جت فن پارکینگی

جت فن پارکینگی یکی از کارآمدترین روش‌ها برای برطرف کردن هوای سنگین، بوی تند اگزوز و گازهای سمی در پارکینگ‌های زیرزمینی است. در فضای بسته زیرزمین، کارکرد هم‌زمان خودروها یا وقوع آتش‌سوزی می‌تواند خطرات جبران‌ناپذیری ایجاد کند. امروزه در ساختمان‌های مدرن، سیستم‌های قدیمی جای خود را به انواع جت فن صنعتی داده‌اند که بدون نیاز به کانال‌کشی‌های حجیم، سلامت و ایمنی محیط را تضمین می‌کنند. در این مقاله به بررسی نحوه عملکرد، مزایا و اهمیت انتخاب این تجهیزات می‌پردازیم.

طبق استاندارد سازمان آتش نشانی طراحی سیستم های تهویه مطبوع پارکینگ ها باید طبق دستور العمل (ضوابط مالش عمل سامانه های تهویه، تخلیه و کنترل دود) این سازمان انجام گیرد بر اساس این ضوابط باید تمامی جت فن های پارکینگی استفاده شده، در کلاس F300 (توانایی تحمل دمای 300 درجه سانتی گراد به مدت یک ساعت) باشند.


جت فن پارکینگی و انواع آن

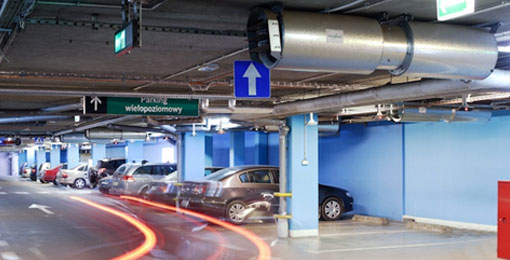

جت فن پارکینگی دستگاهی فشرده، کارآمد و قدرتمند است که در تراز سقف پارکینگ‌های طبقاتی نصب می‌شود تا جریان هوا را با سرعت و فشار مناسب به حرکت درآورد. برخلاف روش‌های سنتی که نیازمند شبکه‌ای پیچیده از کانال‌کشی بودند، این سیستم از طریق شتاب‌دهی القایی به توده هوا، آلاینده‌ها و گازهای سمی را به سمت دهانه‌های خروجی و شفت‌های تخلیه هدایت می‌کند. ساختار داخلی این جت فن از اجزای دقیقی چون پروانه‌های آیرودینامیک با راندمان بالا، موتورهای الکتریکی سازگار با کارکرد دائم، عایق‌های صداگیر جهت کاهش نویز محیطی و پره‌های هدایت‌کننده جهت جلوگیری از برخورد جریان باد با تیرهای بتنی تشکیل شده است.

این تجهیزات بر اساس نحوه هدایت هوا، ساختار مکانیکی و کاربرد در پروژه‌ها به مدل‌های مختلفی تقسیم می‌شوند:

جت فن‌ پارکینگی محوری

رایج‌ترین نوع جت فن در پارکینگ‌های با سقف استاندارد هستند که جریان هوا را به شکل مستقیم و در امتداد محور پروانه پرتاب می‌کنند. این مدل‌ها به دلیل قدرت پرتاب بالا و دبی مناسب، در پارکینگ‌های با مساحت بالا کاربرد گسترده‌ای دارند.

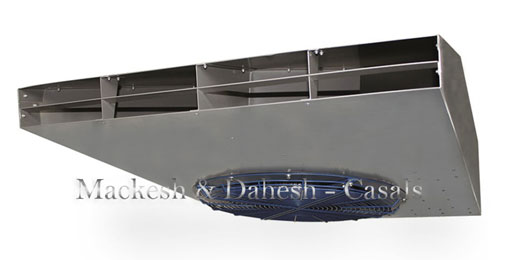

جت فن‌های سانتریفیوژ یا کتابی

این مدل‌ها با طراحی بسیار باریک و ارتفاع مقطع کم ساخته می‌شوند و برای پارکینگ‌هایی با سقف کوتاه یا تیرهای بتنی متراکم که امکان نصب فن‌های محوری وجود ندارد، بهترین گزینه‌اند. جت فن سانتریفیوژ هوا را با زاویه مشخص به سمت جلو می‌دمند تا حریم تردد خودروها حفظ شود.

جت فن‌های یک‌طرفه و دوطرفه

از نظر مسیر وزش باد، جت فن‌ها در دو نوع یک‌طرفه (تک‌جهته) و دوطرفه (Reversible) تولید می‌شوند؛ مدل‌های دوطرفه قادرند با تغییر جهت چرخش پروانه، در سناریوهای بحرانی آتش‌سوزی دود را به نزدیک‌ترین مسیر تخلیه که مسدود نشده هدایت کنند.

جت فن‌های ضدحریق استاندارد (F300 و F400)

این دسته‌بندی بر مبنای تاب‌آوری حرارتی انجام می‌شود؛ مدل‌هایی با کلاس دمایی بالا نظیر F300 (تحمل ۳۰۰ درجه به مدت ۲ ساعت) یا F400 به طور ویژه برای تهویه دود در حریق طراحی شده و تاییدیه‌های آتش‌نشانی را برای پروژه‌های بزرگ به همراه دارند. جت فن F300 جزو یکی از مدرن ترین و پرکاربرد ترین جت فن ها است که در پروژه های بزرگ بسیار مورد استفاده قرار می گیرد.


هدف از اجرای جت فن پارکینگی

قیمت جت فن پارکینگ

یکی از دغدغه های مشتریان دستگاه تهویه، قیمت جت فن پارکینگ است. برای اینکه قیمت جت فن پارکینگ را بپردازید، باید یک برنامه ریزی و بودجه بندی برای آن داشته باشید. دستگاه های تهویه مدل های مختلفی دارند. هر یک از این مدل ها قیمت جت فن مختلف دارند و باعث افزایش یا کاهش قیمت جت فن پارکینگ می شوند. بسیاری از شرکت های تولیدی در تلاش هستند که محصولاتی تولید کنند که مصرف برق کمتری داشته باشد. میزان مصرف پایین برق بر جمع کل قیمت جت فن پارکینگ تاثیر گذار است. هر چقدر مصرف برق یک دستگاه جت فن تهویه پارکینگ کمتر باشد، قیمت جت فن پارکینگ آن هم افزایش پیدا می کند. اگر به کاهش هزینه ها فکر می کنید، باید یکی از این محصولات را خریداری کنید. در زمان بررسی قیمت جت فن پارکینگ، مواد اولیه و میزان استحکام فن را بسنجید. هر چقدر دوام و استحکام فن افزایش پیدا کند، قیمت جت فن پارکینگ هم بیشتر می شود. آلودگی صوتی کمتر، نکته دیگری است که بر قیمت جت فن پارکینگ اثر می گذارد. هر چقدر آلودگی صوتی و سر و صدای فن کمتر باشد، موجب افزایش قیمت جت فن پارکینگ می شود.

برای اطلاع از جت فن کارگاهی به این صفحه مراجعه کنید.


روش اجرای طراحی تهویه پارکینگ

پس از مشخص کردن هدف طراحی تهویه پارکینگ و همچنین بررسی قوانین موجود در کشور برای تهویه های پارکینگی، باید اقدام به انتخاب فن مناسب برای تهویه پارکینگ خود کنید. به طور معمول دو نوع فن در بازار برای انتخاب به عنوان هواکش پارکینگ موجود است که در ادامه مقاله به معرفی این مدل ها می پردازیم، پس تا پایان ما را همراهی کنید.

فن آکسیال

طراحی تهویه پارکینگ با استفاده از فن آکسیال در شرایطی انجام می شود که پارکینگ زیاد بزرگ نباشد، روزنه هایی به بیرون داشته باشد و همچنین نقاط کور زیادی در فضای پارکینگ نداشته باشیم. همانطور که می بینید فن آکسیال با توجه به محدودیت های زیاد خود نمی تواند نقش زیادی در طراحی تهویه پارکینگ داشته باشد و فقط در شرایط خاص مورد استفاده قرار می گیرد.

جت فن

جت فن ها برای محیط های بسته و با تهویه هوای سخت طراحی شده اند. این فن ها می توانند هوا را در حجم های بسیار زیادی به گردش در بیاورند و تمامی نقاط کور موجود در پارکینگ ها را تحت پوشش خود قرار دهند. در هنگام طراحی تهویه پارکینگ قطعا مدل های مختلف جت فن را در نظر خود داشته باشید و از میان آن ها بهترین گزینه را بر اساس هدف و قوانین انتخاب نمایید. در مواقع حساس یا فضاهای بزرگ تر جت فن توربو می تواند انتخابی مناسب و خوب باشد.


تفاوت جت فن پارکینگی با هواکش

شاید بپرسید چرا به جای هواکش‌های معمولی باید از جت فن پارکینگی استفاده کرد؟ تفاوت اصلی در نحوه جابه‌جایی هواست. هواکش‌های سنتی فقط هوای روبه‌روی دهانه خود را به بیرون می‌کشند و تاثیری روی هوای بخش‌های دورتر یا گوشه‌های پارکینگ ندارند؛ بنابراین در پارکینگ‌های بزرگ، همواره نقاطی وجود دارند که هوای سمی در آن‌ها حبس باقی می‌ماند.

در مقابل، جت فن تهویه پارکینگ جریان هوا را میان نقاط مختلف منتقل می‌کند. این سیستم، هوای راکد را به سمت انواع اگزاست فن و شفت‌های خروجی هدایت می‌کند تا تخلیه کامل انجام شود. این امر مانع ماندگاری هوای آلوده در گوشه‌های پارکینگ می‌گردد.


مزایای استفاده از جت فن پارکینگی

استفاده از جت فن پارکینگی تغییرات چشمگیری در طراحی و هزینه‌های ساخت‌وساز ایجاد می‌کند. در روش‌های پیشین، سقف پارکینگ‌ها با شبکه‌ای از کانال‌های عریض پوشانده می‌شد که علاوه بر ظاهر نامناسب، ارتفاع مفید سقف را تا حد زیادی کاهش می‌داد. اصلی‌ترین نقاط تمایز این سیستم عبارتند از:

  • حذف کامل کانال‌کشی و حفظ ارتفاع سقف: آزاد شدن فضای زیر سقف و افزایش ارتفاع مفید پارکینگ برای تردد ایمن خودروهای قدبلند.
  • صرفه‌جویی چشمگیر در مصرف انرژی و هزینه: کاهش بار مالی اجرای ورق‌های کانال و روشن‌شدن هوشمند دستگاه‌ها تنها بر اساس داده‌های سنسور آلودگی.
  • کنترل دود و ارتقای ایمنی در آتش‌سوزی: هدایت سریع حرارت، گازهای سمی و دود غلیظ به شفت‌های خروجی جهت جلوگیری از گسترش حریق، باز نگه داشتن مسیر فرار ساکنان و تسهیل ورود نیروهای امدادی.


اجزای سازنده جت فن پارکینگ

جت فن های پارکینگی از سه بخش اصلی موتور الکتریکی، پروانه و بدنه تشکیل می شوند:

موتور الکتریکی جت فن پارکینگی

 موتور ها بخش محرک سیستم جت فن ها هستند و وظیفه ایجاد چرخش پروانه را دارند. توانایی موتور الکتریکی جت فن ها در تحمل بار مداوم ، گرما و شرایط محیطی خاص بسیار حائز اهمیت است. این نکات در تمام مدل های جت فن مانند جت فن توربو، جت فن سانتریفیوژ، جت فن حرارتی و... یکی می باشد، اما عملکرد هرکدام با دیگری متفاوت است و هرکدام مزیت هایی منحصر به فردی دارند.

پروانه جت فن پارکینگی

 پروانه در جت فن ها وظیفه تامین جریان هوای مورد نیاز را دارند. جنس و فرم مناسب پروفیل استفاده شده برای ساخت پروانه ها در بهبود کارآیی آن بسیار موثر می باشد. یکی از نکات بسیار مهم در طراحی پروانه جت فن F300 این است که فن باید در دمای 300 درجه سانتیگراد به کار خود حداقل به مدت یک ساعت ادامه دهد که این خود مستلزم این است که مواردی مانند ازدیاد طول پروانه در اثر انبساط طولی در دمای بالا در نظر گرفته شود.

بدنه جت فن پارکینگی

 بدنه جت فن ها به عنوان شاسی نگهدارنده تجهیزات و همچنین محافظ کلیه قطعات محسوب می شود.در برخی جت فن ها این قابلیت وجود دارد که ورودی و خروجی آن ها قابلیت تغییر زاویه داشته باشد که امکان تهویه مناسب را در شرایط مختلف اقلیمی را مهیا می نماید.


عوامل موثر بر قیمت جت فن پارکینگ

بررسی فاکتورهای تعیین‌کننده قیمت جت فن پارکینگ به کارفرمایان کمک می‌کند تا بودجه‌بندی دقیقی برای تاسیسات خود داشته باشند. این تجهیزات در مدل‌های مختلفی ساخته می‌شوند و تفاوت فنی آن‌ها بر هزینه نهایی تاثیرگذار است. مهم‌ترین عوامل موثر بر قیمت عبارتند از:

  • ظرفیت و قدرت پرتاب باد: توان موتور و سایز پروانه متناسب با ابعاد محیط تغییر کرده و بازده هوادهی بالاتر، هزینه ساخت دستگاه را افزایش می‌دهد.
  • کلاس مقاومت حرارتی دستگاه: دستگاه‌هایی با کلاس حرارتی بالاتر مانند F300 یا F400 به دلیل استفاده از متریال ضدحریق، قیمت متفاوتی نسبت به مدل‌های معمولی دارند.
  • قابلیت کارکرد تک‌جهته یا دوطرفه: فن‌های دوطرفه معکوس‌شونده که توانایی تخلیه دود به هر دو سمت را دارا هستند، ارزش مهندسی و نرخ بالاتری دارند.
  • سطح صدا و کیفیت سایلنسر: بهره‌مندی از عایق‌های آکوستیک باکیفیت و بالانس استاتیکی و دینامیکی دقیق قطعات، بر قیمت تمام‌شده اثرگذار است.

برای تعیین دقیق قیمت جت فن پارکینگ، ابتدا باید مساحت، تعداد طبقات و نقشه معماری توسط مهندسان باسابقه بررسی شود تا از هزینه‌های مازاد جلوگیری گردد.


جمع بندی

استفاده از جت فن پارکینگی نقشی کلیدی در بهبود کیفیت هوای ساختمان و حفظ ایمنی در برابر حریق دارد. انتخاب صحیح تجهیزات متناسب با ابعاد پروژه، علاوه بر تأمین هوای پاک، فضای پارکینگ را بهینه‌تر و مدرن‌تر می‌سازد.

مجموعه مکش و دهش با سال‌ها تجربه درخشان در زمینه طراحی، تامین و عرضه انواع تجهیزات تهویه صنعتی، سامانه‌های تخلیه دود و فن‌های پیشرفته ساختمانی، همواره در کنار سازندگان و مهندسان ایستاده است. شرکت مکش و دهش با ارائه راهکارهای مهندسی دقیق و پشتیبانی فنی، تضمین‌کننده ایمنی پایدار و هوای مطبوع در پروژه‌های عمرانی سراسر کشور است. شما می‌توانید برای دریافت مشاوره اختصاصی درباره تناسب نقشه ساختمان با استانداردهای تهویه و استعلام به‌روزترین تجهیزات، با کارشناسان متخصص در تماس باشید.

سوالات متداول

آیا با وجود این دستگاه، دیگر نیازی به فن تخلیه در شفت اصلی نیست؟

خیر؛ این دستگاه‌ها هوا را در سطح پارکینگ به حرکت درمی‌آورند و برای خروج کامل هوا از ساختمان، همواره به فن‌های اصلی مکنده در شفت نیاز است.

آیا صدای این تجهیزات برای ساکنان طبقات همکف یا زیرزمین مزاحمت دارد؟

خیر؛ این دستگاه‌ها به لایه‌های جاذب صدا مجهز هستند و در استفاده روزمره با دور آرام کار می‌کنند، بنابراین صدایی ملایم و کنترل‌شده دارند.

مدل‌های دوطرفه چه فایده‌ای در پارکینگ دارند؟

مدل‌های دوطرفه می‌توانند در شرایط خاص، جهت چرخش باد را معکوس کنند تا دود را به نزدیک‌ترین مسیر تخلیه که باز مانده است هدایت نمایند.

دستگاه در صورت آتش‌سوزی تا چه اندازه در برابر گرما دوام می‌‌آورد؟

این فن‌ها متناسب با استانداردهای جهانی ساخته شده و توانایی تحمل گرمای چند صد درجه‌ای را حداقل برای دو ساعت مداوم دارند.
